В мире распределительных устройств среднего напряжения исторически сложилось два технологических лагеря: приверженцы вакуумных выключателей и сторонники элегазовой изоляции. Обе технологии имеют право на жизнь, но выбор в пользу той или иной определяет будущее энергосистемы на десятилетия вперед. Почему же RME от Systeme Electric делает ставку на элегаз? Давайте разберемся в физических принципах, эксплуатационных особенностях и экономике каждого решения.
1. Физика процесса: как гасят дугу разные среды?
Ключевая задача любого коммутационного аппарата — не только включить и отключить ток, но и надежно погасить электрическую дугу, возникающую при размыкании контактов.

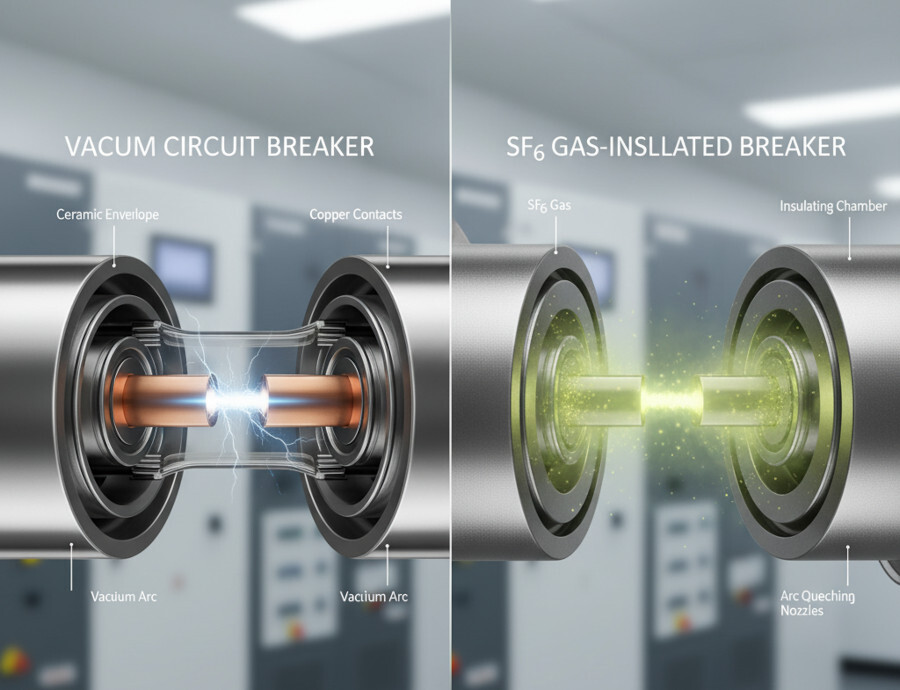

- Вакуумная дугогасительная камера (ДК): Здесь дуга горит в глубоком вакууме (10^-6...10^-8 Па). При переходе тока через ноль пары металла контактов быстро конденсируются на их поверхности, и диэлектрическая прочность восстанавливается практически мгновенно. Вакуум — идеальный диэлектрик.
- Элегазовая дугогасительная камера: Дуга горит в среде элегаза (SF6) — тяжелого газа с уникальными свойствами. Элегаз активно захватывает свободные электроны, образуя малоподвижные отрицательные ионы. В момент перехода тока через ноль среда быстро деионизируется и восстанавливает свою диэлектрическую прочность.
Вывод: Обе технологии эффективно гасят дугу. Однако вакуум делает это чуть быстрее, что критично для самых высоких токов КЗ. Но на этом различия только начинаются.
2. Компактность и компоновка: что лучше масштабируется?
Здесь элегаз демонстрирует неоспоримое преимущество.
- Вакуумные ячейки (КСО, КРУ): Вакуумная ДК — это компактный модуль. Но сами токоведущие части, шины, разъединители и заземлители остаются под открытой воздушной изоляцией. Это требует соблюдения больших межфазовых и воздушных изоляционных расстояний, что увеличивает габариты всей ячейки.
- Элегазовые ячейки (RME): Все без исключения токоведущие части — шины, контакты выключателя, разъединители — находятся в замкнутом объеме, заполненном элегазом под давлением. Элегаз имеет в 2-3 раза более высокую электрическую прочность по сравнению с воздухом. Это позволяет радикально уменьшить размеры токоведущих частей и расстояния между ними. Результат — беспрецедентная компактность. Одна ячейка RME на несколько функций занимает столько же места, сколько одна ячейка КСО с воздушной изоляцией.
3. Влияние внешней среды: что надежнее работает в суровых условиях?
Это ключевой аргумент в пользу элегаза.
Вакуумные аппараты в воздушной среде:
Открытые токоведущие части и контакты разъединителей подвержены воздействию:
- Пыли и влаги: Могут привести к снижению поверхностного сопротивления изоляторов, пробоям, коррозии контактов.
- Солей, химикатов, агрессивных паров: На промышленных предприятиях это быстро выводит оборудование из строя.
- Конденсата и обледенения: Критично для неотапливаемых помещений или уличного исполнения.
- Грызунов и насекомых: Могут вызвать короткое замыкание.
- Требуется регулярная чистка, визуальный осмотр и обслуживание.
Элегазовые аппараты (RME):
Герметичный металлический бак со степенью защиты IP67полностью изолирует все внутренние компоненты от внешнего мира. Ему не страшны:
- Влажность до 100%
- Запыленность
- Агрессивные среды
- Перепады температур
- Биологические угрозы
Это гарантирует стабильность параметров и минимальное обслуживание на протяжении всего срока службы.
4. Коммутационные перенапряжения: что безопаснее для оборудования?
- Вакуум: Обладает т.н. «высокой коммутационной прочностью». При отключении малых индуктивных токов (например, токов холостого хода трансформатора) существует риск среза тока до естественного перехода через ноль. Это приводит к возникновению опасных коммутационных перенапряжений, которые могут повредить изоляцию обмотки трансформатора. Часто требуется установка дополнительных ОПН (ограничителей перенапряжений).
- Элегаз: Процесс гашения дуги в SF6 более «плавный» и не склонен к срезу тока. Уровень коммутационных перенапряжений значительно ниже, что обеспечивает щадящий режим работы для подключенного оборудования (трансформаторов, двигателей).
5. Эксплуатация и стоимость владения (TCO)
- Вакуумные КРУ: Низкая начальная цена (CAPEX) часто нивелируется высокими эксплуатационными расходами (OPEX): регулярная чистка, подтяжка контактов, необходимость частого обслуживания.
- Элегазовые RME: Более высокая начальная стоимость окупается за счет:
- Длительного межсервисного интервала (до 10 лет и более).
- Отсутствия необходимости в чистке и периодическом обслуживании внутренних компонентов.
- Сокращения занимаемых площадей (экономия на строительстве).
- Снижения риска аварий из-за воздействия внешней среды.
Заключение: почему RME выбирает элегаз?
Выбор технологии — это всегда поиск оптимального баланса. RME выбирает элегазовую изоляцию, потому что она предлагает идеальный компромисс для подавляющего большинства применений:
- Беспрецедентная компактность и легкость масштабирования.
- Абсолютная невосприимчивость к внешней среде, что критично для российских условий.
- Предсказуемость и безопасность коммутационных процессов.
- Минимальные эксплуатационные расходы в течение всего длительного срока службы.
Элегазовая изоляция — это не просто альтернатива вакууму. Это технология следующего уровня, которая превращает распределительное устройство из громоздкого объекта постоянной заботы в надежный, самодостаточный и практически не требующий внимания «черный ящик», гарантирующий бесперебойное энергоснабжение ответственных объектов.
ООО «ТД «Энергосфера» готова предоставить детальные технические консультации и помочь выбрать решение, которое наилучшим образом подойдет для ваших конкретных условий эксплуатации.
